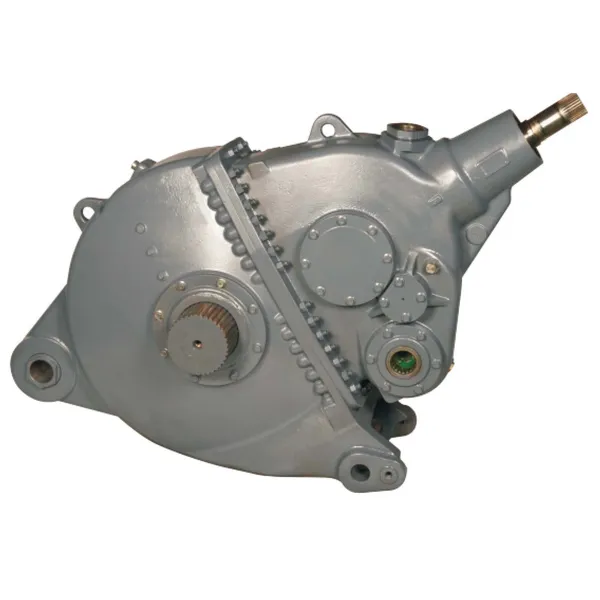

Square Baler Gearbox EP-DFK192 for Big Square Baler
Square Baler Gearbox for Square / Big Square Baler — model EP-DFK192.
Detailed Technical Specifications — EP-DFK192
The Square Baler Gearbox EP-DFK192 for Big Square Baler is engineered as a square baler gearbox for square / big square baler applications. Designed to transmit PTO power to the plunger and pickup mechanisms, the unit covers 80–200 HP input ratings and is built for cyclic peak loads from plunger compression strokes.
| سری / مدل | EP-DFK192 |
|---|---|
| کاربرد | Square / Big Square Baler |
| نسبت دنده | 1:1.46 – 1:2 |
| سرعت ورودی (دور در دقیقه) | ۵۴۰ دور در دقیقه / ۱۰۰۰ دور در دقیقه (قابل انتخاب) |
| شفت ورودی | ۱ ۳/۸ اینچ ۶-spline (استاندارد PTO) |
| شفت خروجی | Splined shaft 1 3/8″ 21T |
| Noise Level (no-load) | ≤ 70 dB(A) |
| Vibration Class | Dynamic balance G6.3 |
| Net Weight | ~ 8 kg |
| Color | OEM color matching available |
| Certification | CE conformity |
| Warranty | 12 months from shipment |
| Packaging | Carton + foam insert + wooden pallet |
| Country of Origin | China (export factory) |
| Gear Type | Straight Bevel Gears |
| Rated Input Power | 20–60 HP |
| Output Torque (rated) | 2,000 N·m – 5,500 N·m |
| Max Peak Torque | 2.5 × rated |
| Transmission Efficiency | ≥ 96% |
| جهت شفت | Right-angle 90° + auxiliary output |
Engineering Features of the Square Baler Gearbox
Each of the cards below describes a specific, measurable attribute of the EP-DFK192 unit. Generic claims have been kept out — every number here is tied to a manufacturing process or a verified test result.
سازگاری و ارجاع متقابل
The EP-DFK192 is designed as a drop-in or close-substitute fit for a number of OEM gearbox positions used on tractors and square / big square baler implements globally. The table below summarizes commonly cross-referenced brands. Final fitment must be verified by physical dimension matching.
| برند | محدوده تجهیزات | یادداشتها |
|---|---|---|
| فنت | تراکتورها و ماشینهای برداشت | مرجع متقابل؛ با ابعاد فلنج و شفت تأیید کنید |
| دویتس-فار | تراکتورها و کمباینها | مرجع متقابل؛ با ابعاد فلنج و شفت تأیید کنید |
| لمکن | ابزارهای خاکورزی | مرجع متقابل؛ با ابعاد فلنج و شفت تأیید کنید |
| نیوهلند | تراکتور، عدل بند، ماشین چمن زنی | مرجع متقابل؛ با ابعاد فلنج و شفت تأیید کنید |
| کلاس | ماشینهای برداشت و بستهبندی علوفه | مرجع متقابل؛ با ابعاد فلنج و شفت تأیید کنید |
| Vicon | fertilizer spreaders | مرجع متقابل؛ با ابعاد فلنج و شفت تأیید کنید |
قطعات جایگزین موجود (جداگانه فروخته میشود)
- کیت پیچ و مهره و واشر
- زیر مجموعه پینیون ورودی
- چرخ دنده مخروطی خروجی
- مجموعه یاتاقان غلتکی مخروطی
- شفت خروجی (انواع کلیددار و خاردار)
- شفت ورودی (۱ ۳/۸ اینچ ۶-خاری)
How to Select the Right Square Baler Gearbox
Use the three-step approach below to match a EP-DFK192-class unit to your tractor and implement.
- اندازه گیری — استاندارد PTO تراکتور خود (۵۴۰ / ۱۰۰۰ دور در دقیقه، تعداد خارها)، قطر و طول شفت ورودی ادوات و الگوی پیچهای موجود در دماغه ادوات را ثبت کنید.
- مطابقت — cross-check those measurements against the spec table for the EP-DFK192. The flange, shaft, and ratio need to all line up before moving on.
- تحت بار تأیید کنید — تأیید کنید که توان ورودی و گشتاور خروجی نامی برای شرایط عملیاتی اوج شما (مثلاً خاک مرطوب، محصول متراکم، شروع سرما) کافی هستند.
چک لیست معیارهای انتخاب
| معیار انتخاب | نکات تصمیمگیری |
|---|---|
| پیادهسازی نوع → تطبیق نسبت | For square / big square baler, target gear ratio in the 1:1.46 – 1:2 range for correct rotor or output speed. |
| باند قدرت تراکتور | Match input power rating to your tractor: 80–200 HP is the practical envelope for the EP-DFK192 family. |
| سرعت PTO (540 در مقابل 1000 دور در دقیقه) | ۵۴۰ دور در دقیقه برای تراکتورهای زیر ۱۰۰ اسب بخار استاندارد است؛ ۱۰۰۰ دور در دقیقه برای ماشینهای ۱۰۰+ اسب بخار و جایی که سرعت خروجی بالاتری مورد نیاز است، ترجیح داده میشود. قبل از مشخص کردن مشخصات، خروجی PTO تراکتور را تأیید کنید. |
| جنس بدنه | چدن (HT250 / QT500) برای کارهای مداوم سنگین؛ آلیاژ آلومینیوم که در آن کاهش وزن و اتلاف سریع گرما اهمیت دارد، مثلاً ابزارهای کوچک مرتباً جابجا میشوند. |
| طرح بندی | واحدهای زاویه قائمه (۹۰ درجه) قدرت PTO را به یک شفت کاری عمود بر محور هدایت میکنند؛ واحدهای درون خطی، همترازی شفت را حفظ میکنند. بر اساس هندسه ابزار، انتخاب کنید. |
| استاندارد در مقابل سفارشی | مدلهای استاندارد بخش عمدهای از موقعیتهای OEM را پوشش میدهند. برای نسبتهای غیر استاندارد، انتهای شفتهای خاص، فلنجهای بزرگ یا مشخصات محیط سخت، درخواست ساخت سفارشی کنید. |
| رابط انتهای شفت | استاندارد ورودی PTO (6-spline، 21-spline، 20-spline) و انتهای خروجی (کلیددار، خاردار، فلنجدار) را با سیستم انتقال قدرت و ابزار خود مطابقت دهید. |
| محیط کار | گرد و غبار زیاد، گل و لای، پاشش نمک یا سرمای شدید ممکن است به آببندهای دارای رتبه IP66، روغن مصنوعی دمای پایین یا روکش ضد خوردگی نیاز داشته باشد - در هنگام استعلام قیمت مشخص کنید. |
کاربردهای معمول و وظایف انتقال نیرو
The EP-DFK192 is engineered for square / big square baler. The scenarios below describe the specific power-transmission tasks the gearbox is designed to handle, with details of mounting position, drive path, and the technical demand on the gear and bearing set.
Mid-Size Square Baler
The plunger reciprocates 80–100 strokes per minute. The gearbox sees cyclic peak torque each compression stroke — fatigue strength of the gear set is the dominant design criterion.
Big Square Baler (3×3 / 3×4)
Higher density bales = higher peak loads. Big balers run on 1000 RPM PTO and feed the EP-DFK192 class of gearboxes for plunger drive.
Pickup Drive
Auxiliary gearbox driving the pickup reel. Smaller torque, but exposed to crop debris that finds any seal weakness.
راهنمای نصب و راهاندازی
Correct installation of the square baler gearbox is the single biggest factor in achieving the design service life. Follow the steps below, in order. Skipping or compressing any step usually shows up as oil leak, premature bearing failure, or noise within the first season.
- آماده سازی ایمنی. موتور تراکتور را خاموش کنید، سوئیچ را بردارید، PTO را آزاد کنید، ترمز دستی را بکشید و چرخها را محکم ببندید. از دستکش ایمنی و محافظ چشم استفاده کنید. قبل از هرگونه کار روی سیستم انتقال قدرت، مطمئن شوید که وسیله نقلیه روی پایههای پایدار قرار دارد.
- قبل از نصب، گیربکس را بررسی کنید. Check that the EP-DFK192 model number, input flange dimensions, and input/output shaft specifications match both your tractor PTO and the implement input shaft. Mismatched flange or spline patterns will not be corrected by force-fitting.
- با روان کننده پر کنید. Before first use, fill with the specified lubricant — typically SAE 90 GL-4 — to the centre of the oil-level window. Refer to the spec table for the exact oil capacity for your unit; underfilling causes early bearing wear, overfilling raises oil temperature and stresses seals.
- پیچها را نصب و محکم کنید. Bolt the gearbox flange to the implement using the OEM bolt set. Tighten in a diagonal pattern in three passes to the final torque (~ 110 N·m for M14 grade 8.8). Even loading prevents flange distortion and seal leak paths.
- شفت ورودی PTO را وصل کنید. یوک محور محرک PTO را به محور ورودی گیربکس وصل کنید. مطمئن شوید که پین قفل کننده یا حلقه فشاری-کششی کاملاً درگیر شده است. سپر ایمنی را در حالی که هر دو زنجیر نگهدارنده به تراکتور و ادوات قلاب شده اند، دوباره وصل کنید، هرگز با محور نچرخید.
- شفت خروجی را وصل کنید. شفت خروجی را به داخل شفت کاری ابزار بلغزانید، کلیدها یا خارها را تراز کنید و با مهره و واشر نگهدارنده ارائه شده قفل کنید. بررسی کنید که شناور انتهای شفت در محدوده تلرانس سازنده باشد - معمولاً 0.05 میلیمتر تا 0.20 میلیمتر.
- ترازبندی محور را بررسی کنید. در حالی که گیربکس پیچ و مهره شده و شفتها متصل هستند، به آرامی با دست بچرخانید. میزان کل لنگی (TIR) در ورودی و خروجی نباید از 0.10 میلیمتر بیشتر شود. هرگونه نقطه تنگ یا صدای خراشیدگی نشان دهنده مشکل در تنظیم است که باید قبل از شروع به کار با موتور اصلاح شود.
- اجرای آزمایشی بدون بار. PTO را به مدت پنج تا ده دقیقه در دور موتور پایین (دور آرام تا ۵۴۰ دور در دقیقه) درگیر کنید. به صداهای غیرعادی گوش دهید، مراقب نشت روغن باشید و دمای محفظه را با دست بررسی کنید - باید گرم باشد اما نه آنقدر داغ که باعث ناراحتی شود.
- خرابی تحت بار جزئی. برای ۵۰ ساعت اول کارکرد، از بارگذاری با حداکثر ظرفیت مجاز خودداری کنید. سرعت و بارگذاری را به آرامی تغییر دهید تا دندانههای چرخدنده و یاتاقانها در جای خود قرار گیرند. پس از دوره کارکرد، روانکار را تخلیه کنید - حاوی ذرات میکروسکوپی شکننده خواهد بود - و با روغن تازه با همان درجه دوباره پر کنید.
- یک برنامه تعمیر و نگهداری تنظیم کنید. سطح روغن را هر ۲۰۰ ساعت کارکرد یا در صورت استفاده زیاد، هفتگی بررسی کنید. روغن دنده را هر ۵۰۰ ساعت یا هر فصل، هر کدام که زودتر اتفاق بیفتد، تخلیه و تعویض کنید. پس از هر شیفت، سطح بیرونی محفظه را پاک کنید تا از تجمع خاک که رطوبت را در برابر آببندها به دام میاندازد، جلوگیری شود.
Our Square Baler Gearbox vs. Low-Quality Alternatives
Not every gearbox sold as an “agricultural” unit is engineered for the job. The dimensions below compare the EP-DFK192 class build to the typical low-cost imported alternative.
| ابعاد | واحد بیکیفیت | ساخت ما | مزیت کاربر |
|---|---|---|---|
| محافظت از سطح | لعاب تک لایه، در محیطهای نمکی پوسته پوسته میشود | پایه فسفات روی + اپوکسی پخته شده، اسپری نمک ≥ ۴۸۰ ساعت | محافظت ظاهری و ساختاری در مصارف ساحلی و زمستانی. |
| سقف حرارتی | خطر نقاط داغ در نزدیکی بار کامل | طراحی شده برای کارکرد مداوم با تستهای افزایش دما تایید شده | ایمن برای کار با بار نامی در تمام طول روز. |
| آزمایش اجرا | هیچکدام - به صورت مونتاژ شده ارسال شود | ۳۰ دقیقه کارکرد بدون بار، ثبت صدای ضبط شده برای هر واحد | خطاهای مونتاژ را قبل از خروج واحد از کارخانه تشخیص میدهد. |
| انتظار طول عمر مفید | یک فصل قبل از ظاهر شدن نویز/نشتی | ≥ ۵ فصل تحت شرایط نگهداری صحیح | هزینه چرخه عمر کمتر به ازای هر ساعت کارکرد. |
| مستندات | برگه دستورالعمل عمومی | کارت بازرسی به ازای هر واحد با لقی، گشتاور، صدای هنگام کار | قابلیت ردیابی کامل در صورت وقوع رویداد گارانتی. |
| پشتیبانی پس از فروش | فقط برای تخفیف، بدون تماس با مهندسی | پشتیبانی مستقیم کارخانه، پاسخ فنی ۲۴ ساعته | در صورت بروز مشکل در مزرعه، حل سریعتر آن. |
| Gear material | Plain 45# steel, no heat treatment | 20CrMnTi, carburized & quenched, HRC 58–62 surface | Triples gear life under typical PTO loads. |
| جنس بدنه | Thin-wall HT150 grey iron, prone to cracking | QT500-7, wall thickness ≥ 8 mm, tensile ≥ 250 MPa | Survives shock loads from rocks and stumps without structural failure. |
| Gear accuracy | Hobbed only, ISO 1328 grade 9 | CNC-ground, ISO 1328 grade 6, noise ≤ 72 dB(A) | Quieter operation and longer fatigue life. |
سوالات متداول
Common questions from buyers evaluating the EP-DFK192 for their fleet or implement build. If your situation is not covered, send us the details and we will respond within one working day.
چه گواهینامههایی دارید و آیا محصول شما برای مزارع استرالیا مناسب است؟
زمان تحویل برای سفارش موجودی در مقابل ساخت سفارشی چقدر است؟
از چه روان کننده ای باید استفاده کنم و چند وقت یکبار باید آن را عوض کنم؟
Is the housing aluminum or cast iron — and which is better?
Can I replace the gearbox seals or bearings in the field?
بازخورد مشتری از میدان
Selected feedback from operators using the EP-DFK192 or related units in commercial square / big square baler duty across multiple countries. Names are anonymized using city + initials for privacy.
محصولات همراه و لوازم جانبی سیستم انتقال قدرت
A square baler gearbox usually sits in the middle of a longer drivetrain. The items below complete the typical agricultural power-transmission package.
گواهینامهها و استانداردهای کیفیت
- ایزو ۹۰۰۱:۲۰۱۵ - سیستم مدیریت کیفیت شامل فرآیندهای طراحی، تولید و بازرسی.
- ایزو ۶۳۳۶ - استاندارد مرجع برای محاسبه ظرفیت بار چرخدندههای استوانهای و مخروطی.
- استاندارد DIN 3960 / DIN 3961 — تعاریف پروفیل دندانه و کلاس دقت مورد استفاده برای درجهبندی کیفیت چرخدنده.
- استاندارد EN ISO 11684 - علائم ایمنی تصویری و علائم هشدار دهنده برای ماشین آلات کشاورزی.
- نشان CE - در صورت لزوم، مطابق با دستورالعمل ماشینآلات اتحادیه اروپا 2006/42/EC.
- AS 4024 — چارچوب ایمنی ماشینآلات استرالیا — برای واحدهای OEM که برای مزارع AU ارسال میشوند، ارجاع داده شده است.
- صدور گواهینامه مواد - گواهیهای کارخانه برای آلیاژهای چرخدنده و شفت؛ سختی، ترکیب و دادههای متالوگرافی در پرونده برای هر دسته.
گردش کار بازرسی خروجی
هر دسته مراحل زیر را طی میکند: بازرسی مواد اولیه ورودی → بررسی اولیه قطعه آهنگری و ماشینکاری → آزمایش نمونه سختی عملیات حرارتی → اندازهگیری دقت چرخدنده با استفاده از دستگاههای تست کلاس کلینگلنبرگ → تأیید گشتاور مونتاژ → ثبت صدای بدون بار و بستهبندی → بررسی نهایی بصری و بستهبندی. سوابق بازرسی همراه با کارتن ارسال میشوند.
یادداشتهایی برای خریداران استرالیایی
Units shipped into Australia for use on commercial farms should be reviewed against the relevant state WHS (Work Health and Safety) requirements and the square baler gearbox fitted with all guards specified by the implement OEM. Common search terms used by Australian buyers include گیربکس کشاورزی استرالیا, تامین کننده گیربکس مزرعه استرالیا, قطعات تراکتور کوئینزلند, تجهیزات کشاورزی نیو ساوت ولز، و ماشین آلات کشاورزی ویکتوریا — وضعیت و پیادهسازی مورد نظر خود را به ما اطلاع دهید تا پیکربندی منطبق با آن را توصیه کنیم.
چرا از ما خرید کنید - کارخانه و قدرت برند
پس زمینه کارخانه
We have been manufacturing agricultural gearboxes including the square baler gearbox family at our facility for over a decade. The plant covers a substantial machining and assembly area with dedicated heat-treatment, gear-cutting, gear-grinding, and final-assembly bays, and a year-round skilled workforce in production and quality.
قابلیت تولید
ظرفیت سالانه دهها هزار واحد را در سراسر کاتالوگ پوشش میدهد. تجهیزات حیاتی شامل مراکز فرزکاری چرخدنده CNC، سنگزنهای چرخدنده CNC، کورههای عملیات حرارتی آببندی شده با کوئنچ، ماشینهای اندازهگیری سهمحوره (CMM)، تسترهای تماس دندانه چرخدنده و استندهای تست اختصاصی در حال اجرا هستند. ابزار و قالبها برای محبوبترین مدلها در حالت آمادهباش نگه داشته میشوند تا زمان پاسخگویی در سفارشات تکراری کاهش یابد.
ردپای صادرات
ما در حال حاضر به دهها کشور صادرات داریم که بازارهای اصلی آنها استرالیا، آمریکای شمالی، اروپا و آسیای جنوب شرقی هستند. عبارات جستجوی رایج مورد استفاده خریداران بینالمللی عبارتند از: تولید کننده گیربکس کشاورزی چین, تامین کننده گیربکس مزرعه سفارشی، و کارخانه گیربکس OEM — و تیم فروش ما برای رسیدگی به بررسی نقاشیها و مکالمات فنی به زبان انگلیسی آماده شده است.
قابلیت نصب / ODM
جریان استاندارد سفارشی ما به این صورت است: ارسال نقشه یا نمونه → بررسی مهندسی و ارائه پیشفاکتور → تأیید ابزار مدل سهبعدی و نمونه اولیه → نمونه اولیه مقاله → تولید انبوه در مقیاس کوچک. زمان تحویل ابزار جدید معمولاً 30 تا 60 روز است؛ ساختهای مجدد ظرف 20 تا 30 روز انجام میشود.
MOQ و زمان سرب
مدلهای استاندارد کاتالوگ: حداقل سفارش از یک کارتن (۵ تا ۵۰ واحد بسته به اندازه). ساختهای سفارشی: حداقل سفارش معمول ۵۰ واحد. زمان استاندارد تحویل ۷ تا ۱۵ روز برای اقلام موجود، ۳۰ تا ۴۵ روز برای اولین سفارشهای سفارشی.
کنترل کیفیت
هر دسته از مراحل بازرسی، آزمایش ترکیب مواد اولیه و سختی، تأیید دقت چرخدنده در حین تولید، تأیید گشتاور مونتاژ نهایی و یک آزمایش 30 دقیقهای بدون بار که برای هر واحد ثبت میشود، تحت نظارت ISO 9001:2015 عبور میکند.
خدمات پس از فروش
۱۲ ماه گارانتی استاندارد برای کیفیت ساخت؛ گارانتی تمدید شده برای قراردادهای OEM. پاسخ به ایمیل فنی ظرف ۲۴ ساعت و ارسال قطعات جایگزین ظرف روزهای کاری برای موارد گارانتی معتبر.
