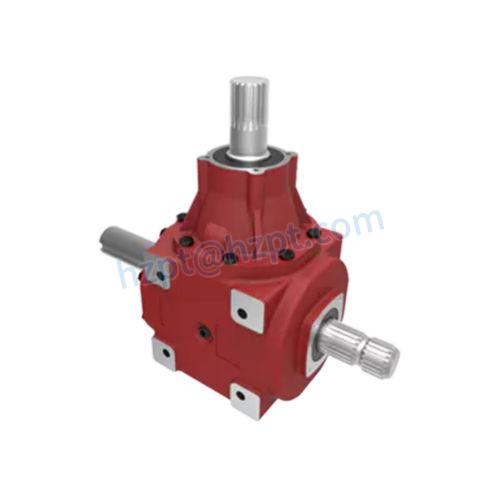

Agriculture Gearbox EP79
Agricultural Gearbox for General Agricultural Series — model EP79.
Detailed Technical Specifications — EP79
The Agriculture Gearbox EP79 is engineered as a agricultural gearbox for general agricultural series applications. Designed to serve a broad range of PTO-driven agricultural implements, the unit covers 20–120 HP input ratings and is built for general agricultural duty.
| Серия / Модель | EP79 |
|---|---|
| Қолданба | General Agricultural Series |
| Беріліс коэффициенті | 1:1 1:1.22 1:1.35 1.35:1 |
| Енгізу жылдамдығы (RPM) | 540 RPM |
| Кіріс білігі | 1 3/8″ 21-spline (X) or Z Z |
| Шығыс білігі | Тұтас кілтті білік Ø35 мм |
| Сертификаттау | CE сәйкестігі |
| Кепілдік | Жеткізуден бастап 12 ай |
| Қаптама | Wooden case for export |
| Шыққан елі | Қытай (экспорттық зауыт) |
| Беріліс түрі | Helical-Bevel Gears |
| Номиналды кіріс қуаты | 7.5–22 kW (electric) |
| Шығыс моменті (номиналды) | 3000 Н·м – 8000 Н·м |
| Максималды шың моменті | 1.6 × rated |
| Беріліс тиімділігі | ≥ 96.5% per stage |
| Білік бағыты | Right-angle 90° |
| Орнату үлгісі | 4-bolt square flange 100 × 100 mm |
| PTO кіріс интерфейсі | Female PTO socket Ø25 mm |
| Корпус материалы | Алюминий қорытпасы ADC12 (жеңіл) |
| Housing Finish | Zinc-phosphate + powder coat |
Engineering Features of the Agricultural Gearbox
Each of the cards below describes a specific, measurable attribute of the EP79 unit. Generic claims have been kept out — every number here is tied to a manufacturing process or a verified test result.
Үйлесімділік және айқас сілтеме
The EP79 is designed as a drop-in or close-substitute fit for a number of OEM gearbox positions used on tractors and general agricultural series implements globally. The table below summarizes commonly cross-referenced brands. Final fitment must be verified by physical dimension matching.
| Бренд | Жабдықтардың ассортименті | Ескертпелер |
|---|---|---|
| Поттингер | жемшөп дайындауға арналған жабдықтар | айқас сілтеме; фланец пен біліктің өлшемі арқылы тексеріңіз |
| Джон Дир | тракторлар мен қуаттандырғыш құралдар | айқас сілтеме; фланец пен біліктің өлшемі арқылы тексеріңіз |
| Фендт | тракторлар мен егін жинау машиналары | айқас сілтеме; фланец пен біліктің өлшемі арқылы тексеріңіз |
| Дойц-Фар | тракторлар мен комбайндар | айқас сілтеме; фланец пен біліктің өлшемі арқылы тексеріңіз |
| Лемкен | топырақ өңдеу құралдары | айқас сілтеме; фланец пен біліктің өлшемі арқылы тексеріңіз |
| Нью-Голланд | тракторлар, пресс-подборщиктер, шөп шабатын машиналар | айқас сілтеме; фланец пен біліктің өлшемі арқылы тексеріңіз |
Қолжетімді қосалқы бөлшектер (бөлек сатылады)
- Input pinion sub-assembly
- Шығыс конус тәрізді беріліс
- Конус тәрізді роликті мойынтіректер жиынтығы
- Шығыс білігі (кілттелген және шплайнды нұсқалар)
- Кіріс білігі (1 3/8 дюймдік 6-шплайн)
- Қаңқа майы тығыздағышы жинағы
How to Select the Right Agricultural Gearbox
Use the three-step approach below to match a EP79-class unit to your tractor and implement.
- Өлшеу — тракторыңыздың қуат беру стандартын (540 / 1000 айн/мин, шплайн саны), агрегаттың кіріс білігінің диаметрі мен ұзындығын және агрегат тұмсығындағы қолжетімді болт үлгісін жазып алыңыз.
- Сәйкестік — cross-check those measurements against the spec table for the EP79. The flange, shaft, and ratio need to all line up before moving on.
- Жүктеме астында тексеру — номиналды кіріс қуаты мен шығыс моменті ең жоғары жұмыс жағдайыңызға (мысалы, ылғалды топырақ, тығыз егін, суық іске қосу) жеткілікті екеніне көз жеткізіңіз.
Таңдау критерийлерінің тізімі
| Таңдау критерийі | Шешім қабылдау нүктелері |
|---|---|
| Іске асыру түрі → қатынас сәйкестігі | For general agricultural series, target gear ratio in the 1:1 to 1:2 range for correct rotor or output speed. |
| Трактордың қуат белдеуі | Match input power rating to your tractor: 20–120 HP is the practical envelope for the EP79 family. |
| PTO жылдамдығы (540 және 1000 айн/мин) | 100 ат күшінен төмен тракторларда 540 айн/мин стандартты болып табылады; 100+ ат күші бар машиналарда және жоғары шығыс жылдамдығы қажет болған жағдайда 1000 айн/мин артықшылықты болып табылады. Нақтыламас бұрын трактордың қуатын тексеруді растаңыз. |
| Корпус материалы | Ауыр үздіксіз жұмысқа арналған шойын (HT250 / QT500); салмақтың азаюы және жылудың тез таралуы маңызды болатын алюминий қорытпасы, мысалы, жиі қозғалатын шағын құралдар. |
| Орналасуы | Тік бұрышты (90°) құрылғылар қуатты басқару қуатын перпендикуляр жұмыс білігіне бағыттайды; желілік құрылғылар біліктің туралануын сақтайды. Аспаптың геометриясына негізделіп таңдаңыз. |
| Стандартты және тапсырыс бойынша | Стандартты модельдер OEM позицияларының негізгі бөлігін қамтиды. Стандартты емес қатынастар, арнайы білік ұштары, үлкен фланецтер немесе қатал қоршаған орта сипаттамалары үшін арнайы құрастыруды сұраңыз. |
| Білік ұшының интерфейсі | Кіріс PTO стандартын (6-сплайн, 21-сплайн, 20-сплайн) және шығыс ұшын (кілттелген, шплайнды, фланецті) жетек және агрегатпен салыстырыңыз. |
| Жұмыс ортасы | Шаңның көп түсуі, балшық, тұз шашыратқышы немесе қатты суық IP66 рейтингі бар тығыздағыштарды, төмен температуралы синтетикалық май немесе коррозияға қарсы әрлеуді қажет етуі мүмкін — баға белгілеу кезінде көрсетіңіз. |
Типтік қолданыстар және қуат беру тапсырмалары
The EP79 is engineered for general agricultural series. The scenarios below describe the specific power-transmission tasks the gearbox is designed to handle, with details of mounting position, drive path, and the technical demand on the gear and bearing set.
Ground-Engaging Tool Drive
Generic right-angle drive used on customer-built ground-engaging tools.
Multi-Implement PTO Drive
Used on a variety of mid-duty PTO-driven implements where a standard 1:1 to 1:2 ratio gearbox is required.
Rotary Aerator Drive
Drives the spike aerator drum on golf course and sports field equipment.
Орнату және іске қосу нұсқаулығы
Correct installation of the agricultural gearbox is the single biggest factor in achieving the design service life. Follow the steps below, in order. Skipping or compressing any step usually shows up as oil leak, premature bearing failure, or noise within the first season.
- Қауіпсіздікке дайындық. Трактор қозғалтқышын өшіріңіз, кілтті алыңыз, қуат тұтқасын ажыратыңыз, тұрақ тежегішін басыңыз және дөңгелектерді бітеңіз. Қорғаныс қолғаптары мен көзілдірік киіңіз. Кез келген қозғалтқыш жұмысын бастамас бұрын агрегаттың тұрақты тіректерде тұрғанына көз жеткізіңіз.
- Орнату алдында беріліс қорабын тексеріңіз. Check that the EP79 model number, input flange dimensions, and input/output shaft specifications match both your tractor PTO and the implement input shaft. Mismatched flange or spline patterns will not be corrected by force-fitting.
- Майлағышпен толтырыңыз. Алғаш қолданар алдында, май деңгейінің терезесінің ортасына дейін көрсетілген майлағышты — әдетте SAE 75W-90 синтетикалық GL-5 — толтырыңыз. Құрылғыңыздың нақты май сыйымдылығын техникалық сипаттамалар кестесінен қараңыз; толтырудың жеткіліксіздігі мойынтіректердің ерте тозуына әкеледі, ал артық толтыру май температурасын көтереді және тығыздағыштарға күш түсіреді.
- Болттарды орнатып, бұрап бекітіңіз. Беріліс қорабының фланецін OEM болттар жиынтығын пайдаланып агрегатқа бекітіңіз. Соңғы айналу моментіне дейін үш рет диагональды түрде бекітіңіз (M14 8.8 класы үшін ~ 110 Н·м). Біркелкі жүктеме фланецтің бұрмалануына және тығыздағыштың ағып кету жолдарына жол бермейді.
- Кіріс қуат беру білігін қосыңыз. Қуат қорабының жетек білігінің мұрыншасын беріліс қорабының кіріс білігіне бекітіңіз. Бекіту түйреуішінің немесе итеру-тарту мойыншасының толық жұмыс істейтініне көз жеткізіңіз. Қауіпсіздік қалқанын екі бекіткіш тізбектері трактор мен агрегатқа ілініп, ешқашан білікпен бірге айналмай қайта бекітіңіз.
- Шығыс білігін қосыңыз. Шығыс білігін агрегаттың жұмыс білігіне сырғытыңыз, кілттерді немесе шплайндарды туралаңыз және берілген бекіткіш гайкамен және шайбамен бекітіңіз. Біліктің ұшындағы қалтқы өндірушінің рұқсат ету шегінде екеніне көз жеткізіңіз — әдетте 0,05 мм-ден 0,20 мм-ге дейін.
- Біліктің туралануын тексеріңіз. Беріліс қорабы болтпен бекітіліп, біліктер жалғанған күйде қолмен баяу айналдырыңыз. Кіріс және шығыстағы жалпы ағып кету (TIR) 0,10 мм-ден аспауы керек. Кез келген тар жер немесе естілетін сызаттар электр қуатын қосу алдында түзетілуі тиіс туралау мәселесін көрсетеді.
- Жүктемесіз сынақ жүргізу. Қуат тетігін қозғалтқыштың төмен айналым жылдамдығында (бос жүрісте 540 айн/мин дейін) бес-он минут бойы қосыңыз. Әдеттен тыс шуды тыңдаңыз, майдың ағып кетуін бақылаңыз және корпус температурасын қолмен тексеріңіз — ол ұстағанда жылы болуы керек, бірақ ыңғайсыздық тудыратындай ыстық болмауы керек.
- Ішінара жүктеме кезінде іске қосылу. Алғашқы 50 сағат жұмыс кезінде толық номиналды жүктемеден аулақ болыңыз. Тісті доңғалақтың тістері мен мойынтіректерін орналастыру үшін жылдамдықты өзгертіп, жеңіл жүктеме түсіріңіз. Жұмыс істеп тұрғаннан кейін, майлағышты төгіп тастаңыз — оның құрамында микроскопиялық сынғыш бөлшектер болады — және сол сұрыпты жаңа маймен толтырыңыз.
- Техникалық қызмет көрсету кестесін құрыңыз. Май деңгейін әр 200 жұмыс сағатында немесе апта сайын қарқынды пайдалану кезінде тексеріп отырыңыз. Беріліс қорабының майын әр 500 сағат сайын немесе маусымға бір рет, қайсысы бірінші келсе, төгіп тастаңыз және ауыстырыңыз. Тығыздағыштарға ылғалдың жиналуын болдырмау үшін әр ауысымнан кейін корпустың сыртын сүртіңіз.
Our Agricultural Gearbox vs. Low-Quality Alternatives
Not every gearbox sold as an “agricultural” unit is engineered for the job. The dimensions below compare the EP79 class build to the typical low-cost imported alternative.
| Өлшемі | Төмен сапалы құрылғы | Біздің құрылысымыз | Пайдаланушының пайдасы |
|---|---|---|---|
| Беріліс материалы | Қарапайым 45# болат, термиялық өңдеусіз | 20CrMnMo, carburized & quenched, HRC 58–62 surface | Әдеттегі PTO жүктемелері кезінде беріліс қорабының қызмет ету мерзімі үш есе артады. |
| Корпус материалы | Жұқа қабырғалы HT150 сұр темір, жарылуға бейім | QT450, қабырға қалыңдығы ≥ 8 мм, созылу ≥ 250 МПа | Құрылымдық бұзылусыз тастар мен діңгектерден түскен соққы жүктемелеріне төтеп береді. |
| Беріліс дәлдігі | Тек плитамен қапталған, ISO 1328 9-сынып | CNC-жерлеу, ISO 1328 6-сынып, шу ≤ 72 дБ(A) | Тыныш жұмыс және шаршау мерзімі ұзағырақ. |
| Мойынтірек дәрежесі | Брендсіз, жарияланған рейтинг жоқ | Жоғары сапалы конус тәрізді роликті мойынтіректер, L10 сағ ≥ 10 000 сағ | Жобалық жүктеме кезінде болжамды қызмет ету мерзімі. |
| Май тығыздағыштары | Бір ерінді резеңке, бірнеше ай ішінде қатаяды және ағып кетеді | PTFE тозу беті бар қос ерінді қаңқалық тығыздағыш, IP65 | Майлағыш қалады, шаң мен су сыртқа шығады. |
| Тор тиімділігі | < 90%, жүктеме астында ыстық жұмыс істейді | Спиральды конус торы үшін ≥ 97%, температураның көтерілуі ≤ 35 °C | Агрегатқа трактордың көбірек ат күші жетеді; жылу ретінде аз шығындалады. |
| Динамикалық тепе-теңдік | Өлшенбеген | Ротор топтары ISO G6.3 стандартына сәйкес теңдестірілген | Діріл тудыратын мойынтіректердің істен шығуын жояды. |
| Кері соққыны бақылау | Қолға сәйкес келетін, бірліктен бірлікке сәйкес келмейтін | Жинау кезінде ±0,02 мм-ге орнатылған джиг | Тегіс тістермен жанасу, болжамды жүргізу сезімі. |
| Беттік қорғаныс | Бір қабатты эмаль, тұзды ортада қабыршақтанады | Мырыш-фосфат негізі + пісірілген эпоксидті шайыр, ≥ 480 сағат тұз спрейі | Жағалаудағы және қысқы пайдаланудағы косметикалық және құрылымдық қорғаныс. |
Жиі қойылатын сұрақтар
Common questions from buyers evaluating the EP79 for their fleet or implement build. If your situation is not covered, send us the details and we will respond within one working day.
Сіз OEM және арнайы техникалық сипаттамалары бар беріліс қораптарын ұсынасыз ба? Минимумдар қандай?
Кепілдік саясатыңыз қандай және мен қалай талап қоя аламын?
Сізде қандай сертификаттар бар және сіздің өніміңіз Австралия фермаларына жарамды ма?
Қоймадағы тапсырыстың жеткізу уақыты мен тапсырыс бойынша жасалған тапсырыстың жеткізу уақыты қанша?
Қандай майлағышты қолдану керек және оны қаншалықты жиі ауыстыру керек?
Тұтынушылардың салалық пікірлері
Selected feedback from operators using the EP79 or related units in commercial general agricultural series duty across multiple countries. Names are anonymized using city + initials for privacy.
Қосымша өнімдер және қозғалтқышқа арналған керек-жарақтар
A agricultural gearbox usually sits in the middle of a longer drivetrain. The items below complete the typical agricultural power-transmission package.
Сертификаттар және сапа стандарттары
- ISO 9001:2015 — Жобалау, өндіру және тексеру процестерін қамтитын сапа менеджменті жүйесі.
- ISO 6336 — Цилиндрлік және конус тәрізді тісті доңғалақтардың жүк көтергіштігін есептеуге арналған анықтамалық стандарт.
- DIN 3960 / DIN 3961 — Беріліс сапасын бағалау үшін қолданылатын тіс профилі мен дәлдік класының анықтамалары.
- EN ISO 11684 — Ауыл шаруашылығы техникасына арналған бейнелі қауіпсіздік белгілері мен ескерту белгілері.
- CE белгісі — Қолданылатын жағдайларда ЕО Машина жасау жөніндегі 2006/42/EC директивасына сәйкестік.
- AS 4024 — Австралиялық машина жасау қауіпсіздігі құрылымы — AU фермаларына арналған OEM қондырғыларына сілтеме жасалған.
- Материалды сертификаттау — Беріліс қораптары мен біліктің қорытпаларына арналған диірмен сертификаттары; әр партия үшін файлдағы қаттылық, құрам және металлографиялық деректер.
Шығыс тексеру жұмыс процесі
Әрбір партия келесі тексерулерден өтеді: кіріс шикізатын тексеру → соғу және өңдеудің бірінші бұйымын тексеру → термиялық өңдеудің қаттылық үлгісін сынау → Клингельнберг класты сынақшыларда беріліс дәлдігін өлшеу → құрастыру моментін тексеру → жүктемесіз іске қосу және дыбыстық жазба → соңғы визуалды және қаптамалық тексеру. Тексеру жазбалары қораппен бірге жүреді.
Австралиялық сатып алушыларға арналған ескертпелер
Units shipped into Australia for use on commercial farms should be reviewed against the relevant state WHS (Work Health and Safety) requirements and the agricultural gearbox fitted with all guards specified by the implement OEM. Common search terms used by Australian buyers include Австралиядағы ауылшаруашылық беріліс қорабы, Австралиядағы ферма беріліс қорабының жеткізушісі, Квинсленд трактор бөлшектері, Жаңа Оңтүстік Уэльс ауылшаруашылық жабдықтарыжәне Виктория ауылшаруашылық техникасы — бізге өз күйіңізді және мақсатты енгізуіңізді хабарлаңыз, біз сәйкес конфигурацияны ұсынамыз.
