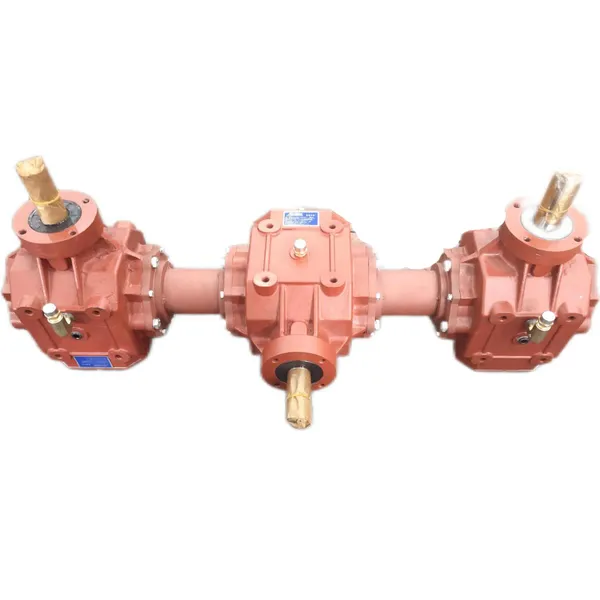

Fertilizer Seeder Gearbox EP190-R3 for Fertilizer Broadcaster
Fertilizer Spreader Gearbox for Fertilizer / Seed Spreader — model EP190-R3.
Detailed Technical Specifications — EP190-R3
The Fertilizer Seeder Gearbox EP190-R3 for Fertilizer Broadcaster is engineered as a fertilizer spreader gearbox for fertilizer / seed spreader applications. Designed to drive the disc(s) of broadcast spreaders at controlled speed, the unit covers 25–80 HP input ratings and is built for medium load with abrasive granular media exposure.
| Siri / Model | EP190-R3 |
|---|---|
| Permohonan | Fertilizer / Seed Spreader |
| Nisbah Gear | 1:1 to 1:2 |
| Kelajuan Input (RPM) | 540 RPM / 1000 RPM (boleh dipilih) |
| Aci Input | 1 3/8″ 6-spline (piawai PTO) |
| Aci Keluaran | Splined shaft 1 3/8″ 21T |
| Perlindungan Kemasukan | IP67 (submersible-rated seals) |
| Suhu Operasi | -25 °C to +85 °C |
| Tahap Bunyi (tanpa beban) | ≤ 78 dB(A) |
| Kelas Getaran | ISO 10816 Class A |
| Berat Bersih | ~ 60 kg |
| Warna | OEM color matching available |
| Pensijilan | CE conformity |
| Waranti | 18 months on workmanship |
| Pembungkusan | Reinforced carton, sea-worthy |
| Country of Origin | China (export factory) |
| Gear Type | Helical-Bevel Gears |
| Kuasa Input Dinilai | 7.5–22 kW (electric) |
| Output Torque (rated) | 2,000 N·m – 5,500 N·m |
| Max Peak Torque | 1.6 × rated |
Engineering Features of the Fertilizer Spreader Gearbox
Each of the cards below describes a specific, measurable attribute of the EP190-R3 unit. Generic claims have been kept out — every number here is tied to a manufacturing process or a verified test result.
Keserasian & Rujukan Silang
The EP190-R3 is designed as a drop-in or close-substitute fit for a number of OEM gearbox positions used on tractors and fertilizer / seed spreader implements globally. The table below summarizes commonly cross-referenced brands. Final fitment must be verified by physical dimension matching.
| Jenama | Julat Peralatan | Nota |
|---|---|---|
| John Deere | tractors and PTO implements | rujukan silang; sahkan melalui dimensi bebibir dan aci |
| Fendt | tractors and harvesting machinery | rujukan silang; sahkan melalui dimensi bebibir dan aci |
| Deutz-Fahr | traktor dan gabungan | rujukan silang; sahkan melalui dimensi bebibir dan aci |
| Lemken | alat pembajakan | rujukan silang; sahkan melalui dimensi bebibir dan aci |
| Belanda Baru | traktor, mesin pemotong rumput, mesin pemotong rumput | rujukan silang; sahkan melalui dimensi bebibir dan aci |
| Claas | penuai dan penggulung makanan ternakan | rujukan silang; sahkan melalui dimensi bebibir dan aci |
Alat Ganti yang Tersedia (dijual berasingan)
- Gear serong output
- Set galas penggelek tirus
- Aci keluaran (varian berkunci dan berpintal)
- Aci input (1 3/8″ 6-spline)
- Kit pengedap minyak rangka
- Plat penutup hujung
How to Select the Right Fertilizer Spreader Gearbox
Use the three-step approach below to match a EP190-R3-class unit to your tractor and implement.
- Ukur — rekodkan standard PTO traktor anda (540/1000 RPM, kiraan spline), diameter dan panjang aci input alat, dan corak bolt yang tersedia pada muncung alat.
- Padanan — cross-check those measurements against the spec table for the EP190-R3. The flange, shaft, and ratio need to all line up before moving on.
- Sahkan di bawah beban — sahkan kuasa input dan tork output yang dinilai mencukupi untuk keadaan operasi puncak anda (cth. tanah basah, tanaman padat, permulaan sejuk).
Senarai semak kriteria pemilihan
| Kriteria pemilihan | Titik keputusan |
|---|---|
| Jenis pelaksanaan → padanan nisbah | For fertilizer / seed spreader, target gear ratio in the 1:1 to 1:2 range for correct rotor or output speed. |
| Jalur kuasa traktor | Match input power rating to your tractor: 25–80 HP is the practical envelope for the EP190-R3 family. |
| Kelajuan PTO (540 lawan 1000 RPM) | 540 RPM adalah standard pada traktor di bawah 100 HP; 1000 RPM adalah lebih baik pada mesin 100+ HP dan di mana kelajuan output yang lebih tinggi diperlukan. Sahkan output PTO traktor sebelum menentukan. |
| Bahan perumahan | Besi tuang (HT250 / QT500) untuk tugas berterusan yang berat; aloi aluminium yang memerlukan pengurangan berat dan pelesapan haba yang cepat, contohnya peralatan kecil yang kerap digerakkan. |
| Susun atur | Unit sudut kanan (90°) mengalihkan kuasa PTO ke aci kerja serenjang; unit sebaris mengekalkan penjajaran aci. Pilih berdasarkan geometri pelaksanaan. |
| Standard vs tersuai | Model standard meliputi sebahagian besar kedudukan OEM. Untuk nisbah bukan standard, hujung aci khas, bebibir bersaiz besar atau spesifikasi persekitaran yang keras, minta binaan tersuai. |
| Antara muka hujung aci | Sahkan piawaian PTO input (6-spline, 21-spline, 20-spline) dan hujung output (berkunci, berspline, berflen) pada driveline dan implementasi anda. |
| Persekitaran kerja | Habuk, lumpur, semburan garam atau kesejukan yang melampau mungkin memerlukan pengedap berkadar IP66, minyak sintetik suhu rendah atau kemasan anti-karat — nyatakan pada sebut harga. |
Aplikasi Lazim & Tugas Penghantaran Kuasa
The EP190-R3 is engineered for fertilizer / seed spreader. The scenarios below describe the specific power-transmission tasks the gearbox is designed to handle, with details of mounting position, drive path, and the technical demand on the gear and bearing set.
Twin-Disc Broadcast Spreader
Drives the two slinger discs from the central PTO shaft via a right-angle gearbox. Disc speed must be consistent across both sides to maintain a symmetric spread pattern.
Single-Disc Pendulum Spreader
Compact spreaders used on small farms and orchards. The EP190-R3 delivers reliable rotational speed for narrow-spread broadcasting.
Lime Spreader
Heavy granular lime is highly abrasive on shafts and seals. Specifying a heavy-duty seal package on the EP190-R3 extends life in this duty.
Pneumatic Seeder
Used for precision seeding. The gearbox drives the metering shaft and fan; consistent output speed translates directly into consistent seed placement.
Panduan Pemasangan & Pentauliahan
Correct installation of the fertilizer spreader gearbox is the single biggest factor in achieving the design service life. Follow the steps below, in order. Skipping or compressing any step usually shows up as oil leak, premature bearing failure, or noise within the first season.
- Persediaan keselamatan. Matikan enjin traktor, keluarkan kunci, lepaskan PTO, tetapkan brek parkir dan sekat roda. Pakai sarung tangan keselamatan dan pelindung mata. Pastikan alat berada pada sokongan yang stabil sebelum sebarang kerja sistem pacuan berfungsi.
- Sahkan kotak gear sebelum memasangnya. Check that the EP190-R3 model number, input flange dimensions, and input/output shaft specifications match both your tractor PTO and the implement input shaft. Mismatched flange or spline patterns will not be corrected by force-fitting.
- Isikan dengan pelincir. Sebelum penggunaan pertama, isi dengan pelincir yang dinyatakan — biasanya SAE 90 GL-4 — ke tengah tetingkap paras minyak. Rujuk jadual spesifikasi untuk kapasiti minyak yang tepat untuk unit anda; pengisian yang kurang menyebabkan haus awal galas, pengisian yang berlebihan meningkatkan suhu minyak dan memberi tekanan kepada pengedap.
- Pasang dan torkkan bolt. Bolt the gearbox flange to the implement using the OEM bolt set. Tighten in a diagonal pattern in three passes to the final torque (~ 140 N·m for M16 grade 8.8). Even loading prevents flange distortion and seal leak paths.
- Sambungkan aci PTO input. Pasangkan kuk aci pemacu PTO pada aci input kotak gear. Pastikan pin pengunci atau kolar tekan-tarik terpasang sepenuhnya. Pasangkan semula perisai keselamatan dengan kedua-dua rantai penahan disangkutkan pada traktor dan alat, jangan sekali-kali berputar dengan aci.
- Sambungkan aci keluaran. Luncurkan aci output ke dalam aci kerja alat, jajarkan kunci atau spline dan kunci dengan nat penahan dan pencuci yang dibekalkan. Sahkan apungan hujung aci berada dalam toleransi pengeluar — biasanya 0.05 mm hingga 0.20 mm.
- Periksa penjajaran aci. Dengan kotak gear dibolt dan aci disambungkan, putar perlahan-lahan dengan tangan. Jumlah larian keluar (TIR) pada input dan output tidak boleh melebihi 0.10 mm. Sebarang tempat yang ketat atau calar yang boleh didengar menunjukkan isu penjajaran yang mesti dibetulkan sebelum operasi kuasa.
- Ujian tanpa beban dijalankan. Hidupkan PTO pada RPM enjin rendah (melahu hingga 540 RPM) selama lima hingga sepuluh minit. Dengar bunyi yang luar biasa, perhatikan resapan minyak dan periksa suhu perumah dengan tangan — ia sepatutnya suam apabila disentuh tetapi tidak cukup panas sehingga tidak selesa.
- Larian masuk di bawah beban separa. Untuk 50 jam pertama tugas, elakkan beban penuh. Ubah kelajuan dan beban secara perlahan-lahan untuk meletakkan gigi dan galas gear. Selepas tempoh penggunaan, toskan pelincir — ia akan mengandungi zarah pemecah masuk mikroskopik — dan isi semula dengan minyak baharu gred yang sama.
- Tetapkan jadual penyelenggaraan. Periksa paras minyak setiap 200 jam operasi atau setiap minggu semasa penggunaan berat. Toskan dan gantikan minyak gear setiap 500 jam atau sekali setiap musim, yang mana lebih awal. Lap bahagian luar perumah selepas setiap syif untuk mengelakkan pengumpulan kotoran yang memerangkap kelembapan pada pengedap.
Our Fertilizer Spreader Gearbox vs. Low-Quality Alternatives
Not every gearbox sold as an “agricultural” unit is engineered for the job. The dimensions below compare the EP190-R3 class build to the typical low-cost imported alternative.
| Dimensi | Unit berkualiti rendah | Binaan kami | Faedah pengguna |
|---|---|---|---|
| Kawalan tindak balas | Padan tangan, unit ke unit yang tidak konsisten | Jig-set kepada ±0.02 mm semasa pemasangan | Sentuhan gigi yang lancar, rasa pemanduan yang boleh diramal. |
| Perlindungan permukaan | Enamel lapisan tunggal, dikupas dalam persekitaran garam | Asas zink-fosfat + epoksi bakar, semburan garam ≥ 480 jam | Perlindungan kosmetik dan struktur dalam kegunaan pantai dan musim sejuk. |
| Bilik kepala terma | Risiko titik panas hampir dengan beban penuh | Penarafan tugas berterusan yang direka bentuk dengan ujian kenaikan suhu yang disahkan | Selamat digunakan pada beban yang dinilai sepanjang hari. |
| Run-in testing | None — ship as assembled | 30-minute no-load run-in, acoustic signature recorded per unit | Catches assembly errors before the unit leaves the plant. |
| Service life expectation | One season before noise/leak appears | ≥ 5 seasons under correct maintenance | Lower lifecycle cost per hour of operation. |
| Documentation | Generic instruction sheet | Per-unit inspection card with backlash, torque, run-in noise | Full traceability if a warranty event occurs. |
| After-sales support | Discounter-only, no engineering contact | Direct factory support, 24-hour technical reply | Faster resolution if a field issue appears. |
| Gear material | Plain 45# steel, no heat treatment | 20CrMnMo, carburized & quenched, HRC 58–62 surface | Triples gear life under typical PTO loads. |
| Bahan perumahan | Besi kelabu HT150 berdinding nipis, mudah retak | HT250, wall thickness ≥ 8 mm, tensile ≥ 250 MPa | Tahan beban hentakan daripada batu dan tunggul tanpa kegagalan struktur. |
Soalan Lazim
Common questions from buyers evaluating the EP190-R3 for their fleet or implement build. If your situation is not covered, send us the details and we will respond within one working day.
What is the noise level and how is it measured?
Adakah anda membekalkan laporan ujian atau sijil kualiti dengan setiap unit?
Bagaimanakah saya mengendalikan kotak gear semasa penghantaran untuk mengelakkan kerosakan transit?
Bagaimanakah saya memilih nisbah gear yang betul untuk traktor dan peralatan saya?
Bilakah saya perlu menentukan input 540 RPM berbanding input 1000 RPM?
Maklum Balas Pelanggan dari Lapangan
Selected feedback from operators using the EP190-R3 or related units in commercial fertilizer / seed spreader duty across multiple countries. Names are anonymized using city + initials for privacy.
Produk Pendamping & Aksesori Drivetrain
A fertilizer spreader gearbox usually sits in the middle of a longer drivetrain. The items below complete the typical agricultural power-transmission package.
Pensijilan & Piawaian Kualiti
- ISO 9001:2015 — Sistem pengurusan kualiti yang merangkumi proses reka bentuk, pembuatan dan pemeriksaan.
- ISO 6336 — Piawaian rujukan untuk pengiraan kapasiti beban gear silinder dan serong.
- DIN 3960 / DIN 3961 — Definisi profil gigi dan kelas ketepatan yang digunakan untuk penggredan kualiti gear.
- EN ISO 11684 — Papan tanda keselamatan bergambar dan tanda amaran untuk jentera pertanian.
- Penandaan CE — Pematuhan dengan Arahan Jentera EU 2006/42/EC jika berkenaan.
- AS 4024 — Rangka kerja keselamatan jentera Australia — dirujuk untuk unit OEM yang menuju ke ladang AU.
- Pensijilan bahan — Sijil kilang untuk aloi gear dan aci; kekerasan, komposisi dan data metalografi dalam fail setiap kelompok.
Aliran Kerja Pemeriksaan Keluar
Setiap kelompok melalui: pemeriksaan bahan mentah masuk → pemeriksaan artikel pertama penempaan dan pemesinan → ujian sampel kekerasan rawatan haba → pengukuran ketepatan gear pada penguji kelas Klingelnberg → pengesahan tork pemasangan → rekod larian masuk dan akustik tanpa beban → pemeriksaan visual dan pembungkusan akhir. Rekod pemeriksaan dibawa bersama kadbod.
Nota untuk Pembeli Australia
Units shipped into Australia for use on commercial farms should be reviewed against the relevant state WHS (Work Health and Safety) requirements and the fertilizer spreader gearbox fitted with all guards specified by the implement OEM. Common search terms used by Australian buyers include kotak gear pertanian Australia, pembekal kotak gear ladang Australia, Bahagian traktor Queensland, Peralatan ladang NSW, dan Jentera pertanian Victoria — beritahu kami keadaan dan alat yang dimaksudkan dan kami akan mengesyorkan konfigurasi yang sepadan.
Mengapa Beli daripada Kami — Kekuatan Kilang & Jenama
Latar belakang kilang
We have been manufacturing agricultural gearboxes including the fertilizer spreader gearbox family at our facility for over a decade. The plant covers a substantial machining and assembly area with dedicated heat-treatment, gear-cutting, gear-grinding, and final-assembly bays, and a year-round skilled workforce in production and quality.
Keupayaan pengeluaran
Kapasiti tahunan meliputi puluhan ribu unit di seluruh katalog. Peralatan kritikal termasuk pusat penggorengan gear CNC, pengisar gear CNC, relau rawatan haba quench tertutup, mesin pengukur tiga koordinat (CMM), penguji sentuhan gigi gear dan penyangga ujian jalan masuk khusus. Peralatan dan acuan untuk model paling popular disimpan dalam keadaan bersedia untuk memendekkan masa tindak balas pada pesanan berulang.
Jejak eksport
Kami kini mengeksport ke berpuluh-puluh negara, dengan pasaran utama di Australia, Amerika Utara, Eropah dan Asia Tenggara. Istilah carian biasa yang digunakan oleh pembeli antarabangsa termasuk pengeluar kotak gear pertanian China, pembekal kotak gear ladang tersuai, dan Kilang kotak gear OEM — dan pasukan jualan kami ditugaskan untuk mengendalikan ulasan lukisan dan perbualan teknikal dalam Bahasa Inggeris.
Keupayaan OEM / ODM
Aliran tersuai standard kami ialah: lukisan atau penyerahan sampel → semakan dan sebut harga kejuruteraan → pengesahan peralatan model dan prototaip 3D → sampel artikel pertama → kelompok rintis kecil → pengeluaran bersiri. Masa tunggu untuk peralatan baharu biasanya berlangsung selama 30–60 hari; binaan berulang berlangsung dalam masa 20–30 hari.
MOQ & masa utama
Model katalog standard: MOQ dari satu karton (5–50 unit bergantung pada saiz). Binaan tersuai: MOQ biasa 50 unit. Masa tunggu standard 7–15 hari untuk item stok, 30–45 hari untuk pesanan pertama tersuai.
Kawalan kualiti
Setiap kelompok melepasi pemeriksaan terkawal ISO 9001:2015, ujian komposisi dan kekerasan bahan mentah, pengesahan ketepatan gear dalam proses, pengesahan tork pemasangan akhir dan ujian larian tanpa beban selama 30 minit yang direkodkan setiap unit.
Selepas jualan
Waranti standard 12 bulan untuk mutu kerja; waranti lanjutan untuk kontrak OEM. Balasan e-mel teknikal dalam masa 24 jam, dan alat ganti dihantar dalam masa hari bekerja untuk kes waranti yang sah.
Have a drawing or a worn-out unit?
Send us a photo or drawing of the gearbox you want to replicate or replace. Our engineers will return a feasibility note and a clean quote.
Kami melakukan lebih daripada sekadar membekalkan kotak gear pertanian standard. Bawakan lukisan, sampel atau lakaran kasar anda — pasukan kejuruteraan kami akan mereka bentuk dan mengeluarkan penyelesaian kotak gear jitu yang disesuaikan dengan aplikasi tepat anda.
⏱️ Kami akan membalas dalam masa 24 jam · ️ Waranti standard 12 bulan · Pengeluaran diperakui ISO 9001:2015 · Pengalaman eksport kotak gear pertanian selama bertahun-tahun termasuk penghantaran terus ke Australia.
