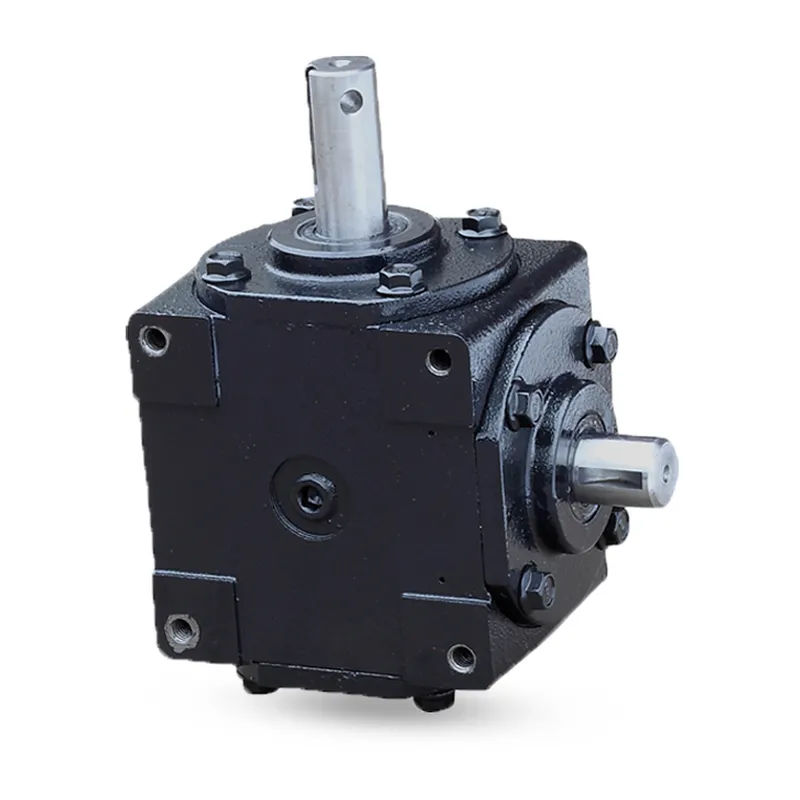

Grain Storage Gearbox EP-1003 for Agricultural Grain Storage
Grain Handling Gearbox for Grain Handling / Combine Harvester — model EP-1003.
Detailed Technical Specifications — EP-1003
The Grain Storage Gearbox EP-1003 for Agricultural Grain Storage is engineered as a grain handling gearbox for grain handling / combine harvester applications. Designed to transmit power to grain augers, unloading systems, or combine reverser, the unit covers 60–250 HP input ratings and is built for high-cycle continuous duty with grain abrasion.
| Seri / Model | EP-1003 |
|---|---|
| Başvuru | Grain Handling / Combine Harvester |
| Dişli Oranı | 1:1 – 1:3 |
| Giriş Hızı (RPM) | 540 RPM / 1000 RPM (seçilebilir) |
| Giriş Mili | 1 3/8″ 6-kavisli (PTO standardı) |
| Çıkış Mili | İçi boş şaft, büzüşmeli disk ile |
| Gear Type | Straight Bevel Gears |
| Rated Input Power | 60–150 HP |
| Output Torque (rated) | 1,200 N·m – 3,500 N·m |
| Maksimum Tepe Torku | 1.6 × rated |
| İletim Verimliliği | ≥ 95% |
| Şaft Yönü | Right-angle 90° |
| Montaj Modeli | 4 cıvatalı kare flanş 100 × 100 mm |
| PTO Giriş Arayüzü | 1 3/4″ 20-spline (ASAE S203) |
| Konut Malzemesi | Alüminyum alaşımı ADC12 (hafif) |
| Konut Bitirme | Islak boya epoksi kırmızı RAL 3020 |
| Duvar Kalınlığı | ≥ 8 mm |
| Dişli Malzemesi | 17CrNiMo6 alloy steel |
| Isıl İşlem | Carburized + quenched, HRC 58–62 surface / HRC 33–45 core |
| Dişli Doğruluk Derecesi | ISO 1328 sınıf 6 |
Engineering Features of the Grain Handling Gearbox
Each of the cards below describes a specific, measurable attribute of the EP-1003 unit. Generic claims have been kept out — every number here is tied to a manufacturing process or a verified test result.
Uyumluluk ve Çapraz Referans
The EP-1003 is designed as a drop-in or close-substitute fit for a number of OEM gearbox positions used on tractors and grain handling / combine harvester implements globally. The table below summarizes commonly cross-referenced brands. Final fitment must be verified by physical dimension matching.
| Marka | Ekipman Yelpazesi | Notlar |
|---|---|---|
| Case IH | traktörler ve yem ekipmanları | Çapraz referans; flanş ve şaft boyutlarına göre doğrulayın. |
| Kuhn | çim biçme makineleri, tırmıklar ve gübre serpme makineleri | Çapraz referans; flanş ve şaft boyutlarına göre doğrulayın. |
| Maschio Gaspardo | toprak işleme makineleri ve tohum ekme makineleri | Çapraz referans; flanş ve şaft boyutlarına göre doğrulayın. |
| AGCO | çok markalı traktörler | Çapraz referans; flanş ve şaft boyutlarına göre doğrulayın. |
| Massey Ferguson | traktörler ve saman aletleri | Çapraz referans; flanş ve şaft boyutlarına göre doğrulayın. |
| Kverneland | toprak işleme ve tohum ekme makineleri | Çapraz referans; flanş ve şaft boyutlarına göre doğrulayın. |
Mevcut Yedek Parçalar (ayrı satılır)
- Havalandırmalı nefes alma tapası
- Tahliye tapası (manyetik)
- Montaj flanşı contası
- Yedek gövde (HT250)
- Cıvata ve rondela takımı
- Giriş pinyon alt tertibatı
How to Select the Right Grain Handling Gearbox
Use the three-step approach below to match a EP-1003-class unit to your tractor and implement.
- Ölçüm — Traktörünüzün PTO standardını (540 / 1000 RPM, diş sayısı), ekipman giriş mili çapını ve uzunluğunu ve ekipman ucundaki mevcut cıvata düzenini kaydedin.
- Kibrit — cross-check those measurements against the spec table for the EP-1003. The flange, shaft, and ratio need to all line up before moving on.
- Yük altında doğrulayın — Nominal giriş gücünün ve çıkış torkunun, en yüksek çalışma koşullarınız için (örneğin ıslak toprak, yoğun ürün, soğuk çalıştırma) yeterli olduğundan emin olun.
Seçim kriterleri kontrol listesi
| Seçim kriteri | Karar noktaları |
|---|---|
| Uygulama türü → oran eşleşmesi | For grain handling / combine harvester, target gear ratio in the 1:1 – 1:3 range for correct rotor or output speed. |
| Traktör güç bandı | Match input power rating to your tractor: 60–250 HP is the practical envelope for the EP-1003 family. |
| PTO hızı (540 RPM'ye karşı 1000 RPM) | 100 HP'nin altındaki traktörlerde standart devir sayısı 540 RPM'dir; 100 HP ve üzeri makinelerde ve daha yüksek çıkış hızı gerektiğinde 1000 RPM tercih edilir. Belirtmeden önce traktörün PTO çıkış gücünü doğrulayın. |
| Konut malzemesi | Ağır ve sürekli çalışma gerektiren işler için dökme demir (HT250 / QT500); ağırlık azaltma ve hızlı ısı dağılımının önemli olduğu durumlarda, örneğin sık sık taşınan küçük aletlerde alüminyum alaşımı kullanılır. |
| Düzen | Dik açılı (90°) üniteler, PTO gücünü dik bir çalışma miline yönlendirir; düz hatlı üniteler ise mil hizalamasını korur. Seçim, ekipmanın geometrisine göre yapılmalıdır. |
| Standart mı yoksa özel mi? | Standart modeller, OEM pozisyonlarının büyük çoğunluğunu karşılar. Standart dışı oranlar, özel şaft uçları, büyük boyutlu flanşlar veya zorlu ortam özelliklerine sahip parçalar için özel üretim talep edin. |
| Şaft ucu arayüzü | Giriş PTO standardını (6-spline, 21-spline, 20-spline) ve çıkış ucunu (kilitli, yivli, flanşlı) tahrik miliniz ve ekipmanınızla karşılaştırarak doğrulayın. |
| Çalışma ortamı | Yüksek toz, çamur, tuz püskürtmesi veya aşırı soğuk, IP66 dereceli contalar, düşük sıcaklık sentetik yağı veya korozyon önleyici kaplama gerektirebilir; lütfen fiyat teklifi sırasında belirtin. |
Tipik Uygulamalar ve Güç İletimi Görevleri
The EP-1003 is engineered for grain handling / combine harvester. The scenarios below describe the specific power-transmission tasks the gearbox is designed to handle, with details of mounting position, drive path, and the technical demand on the gear and bearing set.
Combine Harvester Reverser
Allows the operator to reverse the threshing/feeding system to clear jams. Brief high-torque-reversal duty cycles place high demand on bearing rigidity.
Grain Auger Drive
Drives the in-bin or portable auger that moves grain. Long runs at moderate torque make oil retention and lifetime sealing essential.
Grain Unloading System
Drives the unloading auger from a combine grain tank to a chase truck. Fast unload cycles place peak torque demands during start-up.
Grain Transport Conveyor
Drives belt or chain conveyors in grain handling facilities. Continuous duty over long shifts.
Kurulum ve Devreye Alma Kılavuzu
Correct installation of the grain handling gearbox is the single biggest factor in achieving the design service life. Follow the steps below, in order. Skipping or compressing any step usually shows up as oil leak, premature bearing failure, or noise within the first season.
- Güvenlik hazırlığı. Traktör motorunu kapatın, anahtarı çıkarın, PTO'yu devre dışı bırakın, park frenini çekin ve tekerlekleri takozlarla sabitleyin. Güvenlik eldivenleri ve göz koruyucusu takın. Tahrik sistemi üzerinde herhangi bir işlem yapmadan önce ekipmanın sağlam destekler üzerinde olduğundan emin olun.
- Montajdan önce şanzımanı kontrol edin. Check that the EP-1003 model number, input flange dimensions, and input/output shaft specifications match both your tractor PTO and the implement input shaft. Mismatched flange or spline patterns will not be corrected by force-fitting.
- Yağlayıcı ile doldurun. İlk kullanımdan önce, belirtilen yağlayıcıyı (genellikle SAE 90 GL-4) yağ seviyesi penceresinin ortasına kadar doldurun. Cihazınızın tam yağ kapasitesi için teknik özellik tablosuna bakın; eksik doldurma yataklarda erken aşınmaya, fazla doldurma ise yağ sıcaklığını yükseltir ve contaları zorlar.
- Cıvataları takın ve sıkın. Orijinal ekipman üreticisinin (OEM) cıvata setini kullanarak şanzıman flanşını alete cıvatalayın. Son tork değerine (~ M12 sınıfı 8.8 için 80 N·m) kadar çapraz bir şekilde üç aşamada sıkın. Eşit yükleme, flanş deformasyonunu önler ve sızıntı yollarını kapatır.
- PTO giriş milini bağlayın. PTO tahrik mili bağlantı parçasını şanzıman giriş miline takın. Kilitleme piminin veya itme-çekme bileziğinin tamamen yerine oturduğundan emin olun. Güvenlik kalkanını, her iki tutma zinciri de traktöre ve ekipmana bağlı olacak şekilde, asla mil ile birlikte dönmeyecek şekilde yeniden takın.
- Çıkış milini bağlayın. Çıkış milini aletin çalışma miline kaydırın, kamaları veya yivleri hizalayın ve birlikte verilen tespit somunu ve rondelasıyla kilitleyin. Mil ucundaki boşluğun üretici toleransı dahilinde olduğunu doğrulayın — genellikle 0,05 mm ila 0,20 mm.
- Şaft hizalamasını kontrol edin. Şanzıman cıvatalanıp miller bağlandıktan sonra, elle yavaşça döndürün. Giriş ve çıkıştaki toplam salınım (TIR) 0,10 mm'yi geçmemelidir. Herhangi bir sıkışma veya duyulabilir sürtünme sesi, güç verilerek çalıştırılmadan önce düzeltilmesi gereken bir hizalama sorununu gösterir.
- Yüksüz test çalıştırması. Motor devrini düşük seviyede (rölantiden 540 RPM'ye kadar) beş ila on dakika boyunca PTO'yu devreye alın. Olağandışı sesler olup olmadığını dinleyin, yağ sızıntısı olup olmadığını kontrol edin ve gövde sıcaklığını elle kontrol edin; dokunulduğunda ılık olmalı, ancak rahatsız edici derecede sıcak olmamalıdır.
- Kısmi yük altında alıştırma testi. İlk 50 saatlik çalışma süresi boyunca tam yükten kaçının. Dişlilerin ve yatakların yerine oturması için hızı ve yükü hafifçe değiştirin. Çalıştırma süresinden sonra, yağlayıcıyı boşaltın (mikroskobik alıştırma parçacıkları içerecektir) ve aynı kalitede taze yağ ile doldurun.
- Bir bakım programı oluşturun. Yağ seviyesini her 200 çalışma saatinde bir veya yoğun kullanımda haftalık olarak kontrol edin. Şanzıman yağını her 500 saatte bir veya sezonda bir kez (hangisi önce gelirse) boşaltın ve yenisiyle değiştirin. Contalara nem birikmesini önlemek için her vardiyadan sonra gövdenin dış yüzeyini silin.
Our Grain Handling Gearbox vs. Low-Quality Alternatives
Not every gearbox sold as an “agricultural” unit is engineered for the job. The dimensions below compare the EP-1003 class build to the typical low-cost imported alternative.
| Boyut | Düşük kaliteli ünite | Bizim yapımız | Kullanıcı yararı |
|---|---|---|---|
| Termal boşluk | Tam yüke yakın sıcak nokta riski | Sürekli çalışma kapasitesine sahip ve sıcaklık artışı testleriyle doğrulanmış tasarım. | Tüm gün boyunca nominal yükte güvenle çalıştırılabilir. |
| Çalıştırma testi | Yok — monte edilmiş halde gönderilir | 30 dakikalık yüksüz çalıştırma süresi boyunca, her bir ünite için akustik imza kaydedildi. | Ünite fabrikadan çıkmadan önce montaj hatalarını tespit eder. |
| Hizmet ömrü beklentisi | Gürültü/sızıntı ortaya çıkmadan bir sezon önce | Doğru bakım yapıldığında ≥ 5 sezon | Çalışma saati başına daha düşük yaşam döngüsü maliyeti. |
| Dokümantasyon | Genel kullanım kılavuzu | Ünite başına geri tepme, tork ve çalışma gürültüsünü gösteren kontrol kartı. | Garanti kapsamında bir sorun oluşması durumunda tam takip olanağı. |
| Satış sonrası destek | Sadece indirimli satış, mühendislik ile iletişim yok. | Doğrudan fabrika desteği, 7/24 teknik yanıt. | Saha sorunları ortaya çıktığında daha hızlı çözüm. |
| Dişli malzemesi | Isıl işlem görmemiş, düz 45# çelik. | 20CrMnTi, karbonlanmış ve su verilmiş, HRC 58–62 yüzey sertliği | Tipik PTO yükleri altında dişli ömrünü üç katına çıkarır. |
| Konut malzemesi | Çatlamaya yatkın, ince duvarlı HT150 gri dökme demir | QT500-7, duvar kalınlığı ≥ 8 mm, çekme dayanımı ≥ 250 MPa | Kaya ve ağaç kütüklerinden gelen şok yüklerine yapısal hasar görmeden dayanır. |
| Dişli hassasiyeti | Sadece dişli frezeleme, ISO 1328 sınıf 9 | CNC taşlama, ISO 1328 sınıf 6, gürültü ≤ 72 dB(A) | Daha sessiz çalışma ve daha uzun kullanım ömrü. |
| Taşıma sınıfı | Markasız, yayınlanmış değerlendirmesi yok | Üstün kaliteli konik makaralı rulmanlar, L10h ≥ 10.000 saat | Tasarım yükü altında öngörülebilir hizmet ömrü. |
Sıkça Sorulan Sorular
Common questions from buyers evaluating the EP-1003 for their fleet or implement build. If your situation is not covered, send us the details and we will respond within one working day.
Araçtaki şanzıman keçelerini veya rulmanlarını sahada değiştirebilir miyim?
Gürültü seviyesi nedir ve nasıl ölçülür?
Her bir ürünle birlikte test raporu veya kalite sertifikası veriyor musunuz?
Nakliye sırasında şanzımanın hasar görmesini önlemek için nasıl davranmalıyım?
Traktörüm ve ekipmanım için doğru dişli oranını nasıl seçerim?
Saha Müşterilerinden Gelen Geri Bildirimler
Selected feedback from operators using the EP-1003 or related units in commercial grain handling / combine harvester duty across multiple countries. Names are anonymized using city + initials for privacy.
Yardımcı Ürünler ve Aktarma Organları Aksesuarları
A grain handling gearbox usually sits in the middle of a longer drivetrain. The items below complete the typical agricultural power-transmission package.
Sertifikalar ve Kalite Standartları
- ISO 9001:2015 — Tasarım, üretim ve denetim süreçlerini kapsayan kalite yönetim sistemi.
- ISO 6336 — Silindirik ve konik dişlilerin yük taşıma kapasitesi hesaplaması için referans standart.
- DIN 3960 / DIN 3961 — Dişli kalitesi derecelendirmesinde kullanılan diş profili ve hassasiyet sınıfı tanımları.
- EN ISO 11684 — Tarım makineleri için resimli güvenlik işaretleri ve uyarı levhaları.
- CE işareti — Uygulanabilir olduğu durumlarda AB Makine Direktifi 2006/42/EC'ye uygunluk.
- AS 4024 — Avustralya makine güvenliği çerçevesi — Avustralya çiftliklerine gönderilecek orijinal ekipman üreticileri (OEM) üniteleri için referans alınmıştır.
- Malzeme sertifikasyonu — Dişli ve şaft alaşımlarına ait fabrika sertifikaları; her parti için sertlik, bileşim ve metalografik veriler dosyada mevcuttur.
Giden Denetim İş Akışı
Her parti şu aşamalardan geçer: gelen ham madde muayenesi → dövme ve işleme ilk ürün kontrolü → ısıl işlem sertlik numune testi → Klingelnberg sınıfı test cihazlarında dişli hassasiyeti ölçümü → montaj torku doğrulaması → yüksüz çalıştırma ve akustik kayıt → son görsel ve ambalaj kontrolü. Muayene kayıtları kartonla birlikte gönderilir.
Avustralyalı Alıcılar İçin Notlar
Units shipped into Australia for use on commercial farms should be reviewed against the relevant state WHS (Work Health and Safety) requirements and the grain handling gearbox fitted with all guards specified by the implement OEM. Common search terms used by Australian buyers include Avustralya tarım dişli kutusu, Avustralya'da tarım dişli kutusu tedarikçisi, Queensland traktör parçaları, NSW tarım ekipmanları, Ve Victoria tarım makineleri — Lütfen bulunduğunuz eyaleti ve uygulamayı planladığınız yeri bize bildirin, size uygun konfigürasyonu önerelim.
Neden Bizden Almalısınız? — Fabrika ve Marka Gücü
Fabrika geçmişi
We have been manufacturing agricultural gearboxes including the grain handling gearbox family at our facility for over a decade. The plant covers a substantial machining and assembly area with dedicated heat-treatment, gear-cutting, gear-grinding, and final-assembly bays, and a year-round skilled workforce in production and quality.
Üretim kapasitesi
Yıllık kapasite, katalogdaki on binlerce ürünü kapsar. Kritik ekipmanlar arasında CNC dişli frezeleme merkezleri, CNC dişli taşlama makineleri, kapalı soğutmalı ısıl işlem fırınları, üç koordinatlı ölçüm makineleri (CMM), dişli temas test cihazları ve özel çalıştırma test tezgahları bulunur. En popüler modeller için takım ve kalıplar, tekrarlanan siparişlerde yanıt süresini kısaltmak için hazırda bekletilir.
İhracat ayak izi
Şu anda onlarca ülkeye ihracat yapıyoruz; başlıca pazarlarımız Avustralya, Kuzey Amerika, Avrupa ve Güneydoğu Asya'dır. Uluslararası alıcılar tarafından kullanılan yaygın arama terimleri şunlardır: Çin'de tarım dişli kutusu üreticisi, özel tarım şanzımanı tedarikçisi, Ve OEM şanzıman fabrikası — ve satış ekibimiz, çizim incelemelerini ve teknik görüşmeleri İngilizce olarak yürütmek üzere yapılandırılmıştır.
OEM/ODM yeteneği
Standart özel üretim akışımız şu şekildedir: çizim veya numune gönderimi → mühendislik incelemesi ve fiyat teklifi → 3D model ve prototip kalıp onayı → ilk numune → küçük pilot parti → seri üretim. Yeni kalıplar için teslim süreleri genellikle 30-60 gün; tekrarlanan üretimler ise 20-30 gün içinde tamamlanır.
Minimum sipariş miktarı ve teslim süresi
Standart katalog modelleri: Minimum sipariş miktarı bir koli (boyuta bağlı olarak 5-50 adet). Özel üretimler: Tipik minimum sipariş miktarı 50 adet. Stoktaki ürünler için standart teslim süresi 7-15 gün, özel ilk üretimler için 30-45 gün.
Kalite kontrolü
Her parti, ISO 9001:2015 standartlarına uygun muayeneden, hammadde bileşimi ve sertlik testinden, üretim aşamasındaki dişli hassasiyeti doğrulamasından, son montaj torku onayından ve ünite başına kaydedilen 30 dakikalık yüksüz çalıştırma testinden geçer.
Satış sonrası
İşçilik hatalarına karşı 12 aylık standart garanti; OEM sözleşmeleri için uzatılmış garanti. Geçerli garanti durumlarında teknik e-posta yanıtı 24 saat içinde verilir ve yedek parçalar iş günleri içinde gönderilir.
Çiziminiz mi var yoksa yıpranmış bir cihazınız mı?
Kopyalamak veya değiştirmek istediğiniz şanzımanın fotoğrafını veya çizimini bize gönderin. Mühendislerimiz size bir fizibilite raporu ve net bir fiyat teklifi sunacaktır.
Biz sadece standart tarım dişli kutuları tedarik etmekten daha fazlasını yapıyoruz. Çizimlerinizi, örneklerinizi veya hatta kaba bir taslağınızı bize getirin; mühendislik ekibimiz, uygulamanıza tam olarak uygun hassas bir dişli kutusu çözümü tasarlayacak ve üretecektir.
⏱️ 24 saat içinde yanıt veriyoruz. • 12 aylık standart garanti • ISO 9001:2015 sertifikalı üretim • Avustralya'ya doğrudan sevkiyatlar da dahil olmak üzere, tarım dişli kutusu ihracatında yıllara dayanan deneyim.
